Produktname

Kryo-Luftzerlegungsanlage

Sauerstoffreinheit

99.6%-99.8%

Produktion

50-30000N3/h

Stickstoffreinheit

99.9% - 99.999%

Marke

NUZHUO

Modell

NZDONAR

Hauptteil

Luftkompressorsystem, Vorkühlsystem, Luftreinigungssystem, Fraktioniersäulensystem, Turboexpandersystem, Füllsystem, Instrument und elektrisches Steuerungssystem

Anwendungsbereich

Verwendung im Krankenhaus- und Industriebereich

Luftkompressorsystem

Importierter Radialluftkompressor, hoher Wirkungsgrad, geringer Verbrauch, stabiler und zuverlässiger Betrieb, Sie können die importierte Marke Atlas wählen.

Luftvor-Kühleinheit

In der Vorkühleinheit wird die Luft auf 5-10 °C vor-gekühlt und die Feuchtigkeit abgeschieden. Der ursprünglich importierte Schraubenkühlkompressor und die Klimaanlage in Kombination mit allen importierten Kühlkomponenten sind mit einem Wasserabscheider sowie manuellen und importierten automatischen Abflüssen ausgestattet, um das Wasser regelmäßig abzulassen.

Luftreinigungssystem

Entfernen der verbleibenden Feuchtigkeit, des Kohlendioxids und der Kohlenwasserstoffe aus der Druckluft im Molekularsiebreiniger. Der Luftreiniger verfügt über ein vertikales einschichtiges Bett mit einfacher und zuverlässiger Struktur und geringem Widerstandsverlust; eingebauter-Filter, der gleichzeitig abbläst und den Reiniger regeneriert; Die hocheffiziente elektrische Heizung sorgt für eine vollständige Regeneration des Molekularsiebs.

Fraktioniersystem (Cold Box)

Die Bedienung ist einfach, schnell und unkompliziert. Verwenden Sie einen Aluminiumplatten--Lamellenwärmetauscher, einen Aluminium-Konvektionssiebplattenturm, die gesamte Rohrleitung der Fraktionierungsturmausrüstung übernimmt Argon-Lichtbogenschweißen, der Turmkörper und die Hauptrohrleitung in der Kühlbox bestehen aus hochfester Aluminiumlegierung oder Edelstahl, um die Festigkeit zu erhöhen und Torsionsschäden der Rohrleitung zu reduzieren. Die Gerätehalterungen, Rohre und Ventilhalterungen in der Kühlbox müssen aus Edelstahl oder einer Aluminiumlegierung bestehen. Die Cold-Box-Struktur gewährleistet die Gesamtfestigkeit und die Anforderungen an Erdbeben- und Windbeständigkeit sowie die Tragfähigkeit der Cold-Box. Das Kaltventil und die Rohrleitung in der Coldbox. Alle Anschlüsse sind verschweißt, auf Flanschverbindungen wird verzichtet.

Turbo-Expander

Die Luft expandiert und kühlt im Turboexpander ab und stellt die vom Gerät benötigte Kühlleistung bereit. Der Turboexpander verfügt über ein Gaslager, das einfach und zuverlässig, leicht zu bedienen und hocheffizient ist. Zur einfachen Wartung ist die Kühlbox des Expanders separat eingestellt.

Instrument und elektrisches Steuerungssystem

Siemens importierte Marke, vollautomatisches Produktionssystem, digitales Steuerungssystem

Anlagenlayoutzeichnungen (entsprechend dem Tiefbauentwurf), Konstruktionszeichnungen für Prozessleitungen, Konstruktionszeichnungen für elektrische Instrumente usw.

NZDO

Sauerstoff

50 bis 3000

99.6% - 99.8%

NZDN

Stickstoff, flüssiger Stickstoff

50 bis 3000

99.9%-99.999%

NZDON

Sauerstoff, Stickstoff, flüssiger Sauerstoff,

Flüssiger Stickstoff

50 bis 3000

Sauerstoff:99,6 % - 99.8 %

Stickstoff: 99,9 %–99,999 %

NZDONAR

Sauerstoff, Stickstoff, Argon

Flüssiger Sauerstoff, flüssiger Stickstoff, flüssiges Argon

O2, N2: 50 bis 3000

Ar: 5 bis 90

Sauerstoff:99,6 % - 99.8 %

Stickstoff: 99,9 %–99,999 %

Argon: 1,5 ppm O2+4ppm N2

1

Luftkompressionssystem

Luft wird durch einen Luftkompressor auf 0,5–0,7 MPa komprimiert. Importierter Zentrifugalluftkompressor, hoher Wirkungsgrad, geringer Verbrauch, stabiler und zuverlässiger Betrieb

2

Vor-Kühlsystem

In der Vorkühleinheit wird die Luft auf 5-10 °C vor-gekühlt und die Feuchtigkeit abgeschieden. Der ursprünglich importierte Schraubenkühlkompressor und die Klimaanlage in Kombination mit allen importierten Kühlkomponenten sind mit einem Wasserabscheider sowie manuellen und importierten automatischen Abflüssen ausgestattet, um das Wasser regelmäßig abzulassen.

3

Luftreinigungssystem

Entfernen der verbleibenden Feuchtigkeit, des Kohlendioxids und der Kohlenwasserstoffe aus der Druckluft im Molekularsiebreiniger. Der Luftreiniger verfügt über ein vertikales einschichtiges Bett mit einfacher und zuverlässiger Struktur und geringem Widerstandsverlust; eingebauter-Filter, der gleichzeitig abbläst und den Reiniger regeneriert; Die hocheffiziente elektrische Heizung sorgt für eine vollständige Regeneration des Molekularsiebs

4

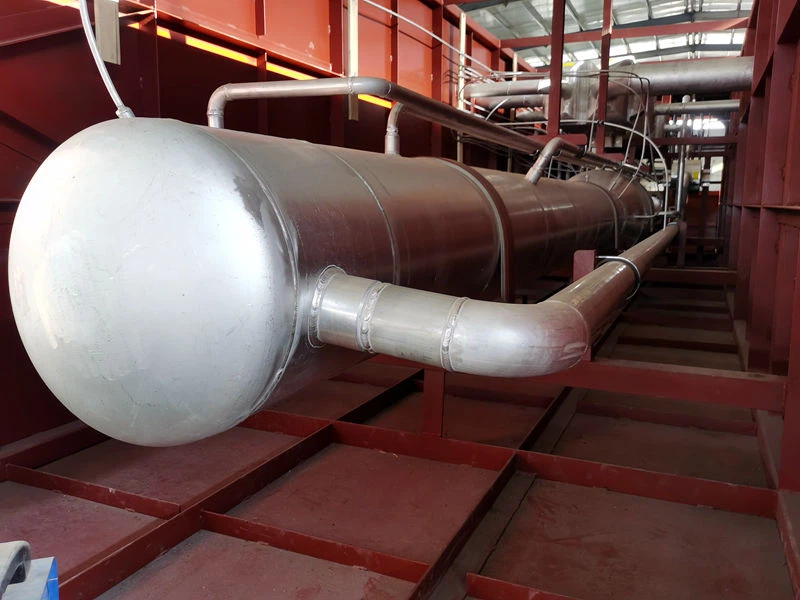

Fraktionierungssäulensystem (Cold Box)

Das Erhitzen, Kühlen, Ansammeln von Flüssigkeiten und Reinigen des Fraktionierturms kann auf eine Weise durchgeführt werden, und die Bedienung ist einfach, schnell und unkompliziert. Verwenden Sie einen Aluminiumplatten--Lamellenwärmetauscher, einen Aluminium-Konvektionssiebplattenturm, die gesamte Rohrleitung der Fraktionierturmausrüstung übernimmt Argon-Lichtbogenschweißen, der Turmkörper und die Hauptrohrleitung in der Kühlbox bestehen aus hochfester Aluminiumlegierung oder Edelstahl, um die Festigkeit zu erhöhen und Torsionsschäden der Rohrleitung zu reduzieren. Die Gerätehalterungen, Rohre und Ventilhalterungen in der Kühlbox müssen aus Edelstahl oder einer Aluminiumlegierung bestehen. Um den Verlust an Kältekapazität zu minimieren, ist die Kühlbox mit Perlsand und Schlackenwolle isoliert. Die Cold-Box-Struktur gewährleistet die Gesamtfestigkeit und die Anforderungen an Erdbeben- und Windbeständigkeit sowie die Tragfähigkeit der Cold-Box. Im Betrieb ist die Kühlbox mit luftdichten Schutz- und Sicherheitsvorrichtungen ausgestattet. Die Hauptausrüstung in der Kühlbox ist mit einer elektrostatischen Erdung ausgestattet. Alle Anschlüsse des Kaltventils und der Rohrleitung in der Coldbox sind verschweißt, Flanschverbindungen werden vermieden.

5

Turbo-Expander-System

Die Luft expandiert und kühlt im Turboexpander ab und stellt die vom Gerät benötigte Kühlleistung bereit. Der Turboexpander verfügt über ein Gaslager, das einfach und zuverlässig, leicht zu bedienen und hocheffizient ist. Zur einfachen Wartung ist die Kühlbox des Expanders separat eingestellt.

6

Wärmeaustauschsystem

Die Luft tauscht im Wärmetauscher des Fraktionierungsturms Wärme mit dem rückfließenden Sauerstoff, Stickstoff und verunreinigten Stickstoff aus und wird auf nahezu die Verflüssigungstemperatur abgekühlt, und der rückfließende Sauerstoff, Stickstoff und verunreinigter Stickstoff wird wiederholt durch Wärmeaustausch auf Umgebungstemperatur gebracht;

6

Füllsystem

Einzelgasproduktion: Interner Kompressionsprozess (Kryogenflüssigkeitspumpe, Hochdruckverdampfer, Füllverteiler).

Multi-Gasproduktion: Externer Kompressionsprozess (Sauerstoff-, Stickstoff- und Argon-Booster, Füllverteiler).

7

Instrument und elektrisches Steuerungssystem

Siemens importierte Marke, vollautomatisches Produktionssystem, digitales Steuerungssystem

8

Andere

Anlagenlayoutzeichnungen (entsprechend dem Tiefbauentwurf), Konstruktionszeichnungen für Prozessrohre, Konstruktionszeichnungen für elektrische Instrumente usw.
